溫度壓力指示儀表（Q96-ZCW Q96-ZCY Q96-CW Q96-CY）
更新日期：1970年01月01日 操作：返回列表
產品名稱：溫度壓力指示儀表（Q96-ZCW Q96-ZCY Q96-CW Q96-CY）
產品型號：
所屬分類：上海自一船用儀表廠
概要：
 產品編號：
|
21 |
|
產品類型：
|
Q系列電量、非電量測量指示儀表系列 |
|
產品名稱：
|
溫度壓力指示儀表（Q96-ZCW Q96-ZCY Q96-CW Q96-CY） |
|
特點：用于直接指示4-20mA信號電量信號 |
|
產品簡介
特性：
|
精度：1.5級
環境溫度范圍：-25℃ ~ +55℃
外殼防護“按IP42/52
耐振動：0.7g
儀表表度尺：白色底黑色刻度如需設定值可劃紅線
輸入：4_20mA或其他電量信號
儀表安裝用二個對角支架固定
|
|
產品分類：
|
產品型號
|
展開角
|

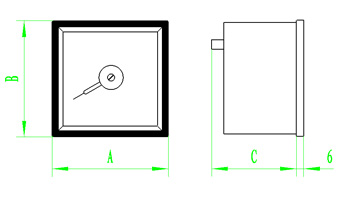

外型尺寸(A×B×C)
|
開孔尺寸(mm)
|
重量(kg)
|
|
Q96-ZCW
|
240°
|
96×96×80
|
92+0.5×92+0.5
|
0.6
|
|
Q96-ZCY
|
240°
|
96×96×80
|
92+0.5×92+0.5
|
0.6
|
|
Q96-CW
|
90°
|
96×96×80
|
92+0.5×92+0.5
|
0.6
|
|
Q96-CY
|
90°
|
96×96×80
|
92+0.5×92+0.5
|
0.6
|
儀表規格：
|
壓力（MPa/Pai） |
溫度（℃） |
|
|
0/0.16 |
0/25 |
-30/+70 |

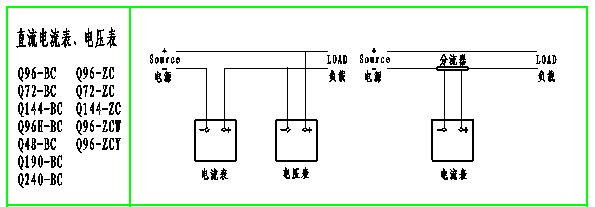

接線示意圖
