帶報警輸出熱電偶溫度表K型Q96-TC6A
更新日期：1970年01月01日 操作：返回列表
產品名稱：帶報警輸出熱電偶溫度表K型Q96-TC6A
產品型號：
所屬分類：上海自一船用儀表廠
概要：
 產品編號：
|
23 | |
|
產品類型：
|
Q系列電量、非電量測量指示儀表系列 | |
|
產品名稱：
|
帶報警輸出熱電偶溫度表K型Q96-TC6A | |
|
產品精度：
|
1.5 | |
|
|
||
產品簡介
用于4-20mA輸入，非電量刻度指示并帶設定報警開關輸出。
外形尺寸符合DIN43700
符合船用規范及IEC標準
特性：
特性：
|
指示精度：1.5級
輸出信號：4-20mA
輸出信號最大負載能力：600Ω
報警開關輸出負載容量：3A，250Vac
報警點設置：按用戶要求，可制成上限、下限、上下限
電源電壓：24Vdc±20%
環境溫度：-25℃ to +55℃
外殼防護等級：IP42/52
耐振動：0.7g
前面板尺寸：96mm×96mm
對于熱電偶溫度表，傳感器到指示表連接應用補償電纜
安裝：用兩個對角支架固定
|
|
產品分類：
|
產品型號 |
展開角 |

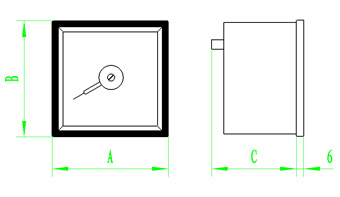

外型尺寸(A×B×C) |
開孔尺寸(mm) |
重量(kg) |
|
Q96-ZTC6A |
240° |
96×96×80 |
92+0.5×92+0.5 |
0.6 |
|
Q96-TC6A |
90° |
96×96×80 |
92+0.5×92+0.5 |
0.6 |
測量范圍：
|
傳感器 |
測量范圍(刻度/℃） |
|
Ni-Cr/Ni-Al CK |
250 |
|
Ni-Cr/Ni-Al CK |
750 |

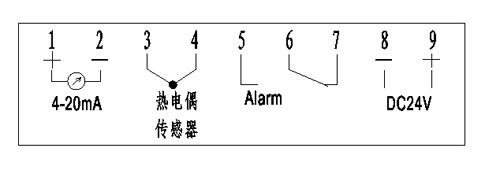

接線示意圖：
