相序指示器
更新日期：1970年01月01日 操作：返回列表
產品名稱：相序指示器
產品型號：
所屬分類：上海自一船用儀表廠
概要：
 產品編號：
|
24 | |
|
產品類型：
|
Q系列電量、非電量測量指示儀表系列 | |
|
產品名稱：
|
相序指示器 | |
|
產品精度：
|
/ | |
|
|
||
產品簡介
特性：
|
用于三相電網的相序指示
環境溫度：-25℃ to +55℃
外殼防護：IP42/52
耐振動：0.7g
工作電壓（相-相）：190～440Vac
頻率：50….60Hz
電源消耗：≤2VA
|
產品分類
|
產品型號
|
外形尺寸（A×B×C）
|
開孔尺寸（mm）
|
重量（kg）
|
|
Q96-PS
|
96×96×80
|
92+0.5×92+0.5
|
0.4
|
|
Q72- PS
|
72×72×80
|
68+0.5×68+0.5
|
0.3
|

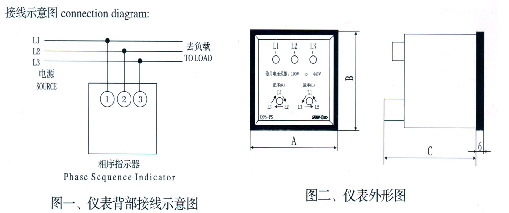

接線示意圖
使用說明
1． 用戶在使用本產品時，應按照圖一所示正確接線；
2． 當接通電源后，各相所對應的指示燈點亮；如有缺相時對應此相的指示燈會熄滅，且正序與逆序指示燈同時點亮。
3． 當接入相線為正序時，正序指示燈點這；反這，則逆序指示燈點亮；
4． 各指示燈關系見表
