WFT－202F2 (700-2000℃) 輻射感溫器

更新日期：2019年03月25日操作：返回列表

產品名稱：WFT－202F2 (700-2000℃) 輻射感溫器

產品型號：WFT－202F2

所屬分類：上海自動化儀表三廠

概要：WFT－202型輻射高溫計是非接觸式簡易輻射測溫儀表，它是根據物體的熱輻射效應原理來測量物體表面溫度的。

產品簡介

產品詳情

WFT－202型輻射高溫計是非接觸式簡易輻射測溫儀表，它是根據物體的熱輻射效應原理來測量物體表面溫度的。它適用于冶金、機械、硅酸鹽及化學工業部門中連續測量各種熔爐、高溫窯、鹽浴池等場合的溫度，以及用于其它不適宜裝置熱電偶的地方。配合適當?shù)娘@示儀表，可以指示、記錄或自動調節被測溫度。
儀表為固定安裝式，感溫器可在10～80℃的環境下使用，在環境溫度超過80℃或空氣介質中含有水蒸汽，煙霧時可借助于水冷、通風等輔助裝置來降低環境溫度，吹凈測量通道中的煙氣，以減小測量誤差。

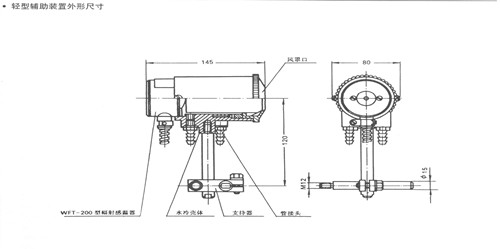

感溫器輔助裝置分輕型和重型兩種。重型是使用在環境較惡劣的情況下，為了防止被測爐窯中的火焰或高溫爐氣從測量通道噴出而灼傷儀器，設置了火焰防護裝置，能在發生危險時自動動作，保護儀器并發出報警信號。

型號規格：

型號	分度號	測量范圍	基本允許誤差℃		可配顯示儀表（需另配購）	輔助裝置（需另配購）
			溫度范圍	誤差值
WFT－202	F2	700～2000	700～1000 >1000～2000	±16 ±20	電子電位差計數顯儀表或毫伏表	輕型重型

主要參數
測量范圍 700～1000℃	基本誤差±16
測量范圍＞1000～2000℃	基本誤差±20
環境溫度	10~80℃
名義距離系數	L/D=20(在L=1000mm時) 式中：L-被測物體感溫器物鏡間的工作距離，D-被測物體的有效直徑
感溫器的示值穩定時間	﹤4s
感溫器工作距離	500～2000mm
外形尺寸	約Φ60x140mm

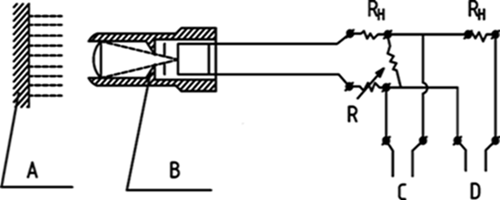

結構與原理

A—被測物體
B—輻射感溫器
C—自動平衡顯示儀表或數顯儀表
D—動圈式顯示儀表

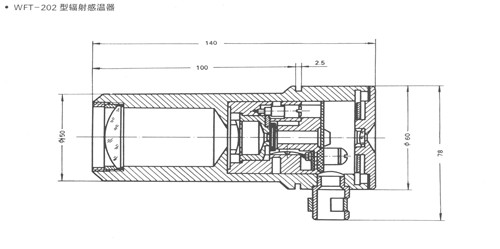

外形圖
